水利發電水輪機設備模型的制作安裝步驟

水利發電設備模型安裝制作步驟

水利發電模型的加工制造包括水輪機模型設備的精密加工、發電機組安裝、主體框架涂裝、整體裝配件安裝以及其他的安裝操作。水力發電機組的組成部分也需要進行精密加工，以確保合格的運行效果。此外，還需要進行一些用于控制和調度的設備的安裝。

水利樞紐沙盤模型

水電站水輪發電機組模型的組成

水電站沙盤模型的加工制造過程包括水輪機模型的結構設計、零件加工、組件安裝、主體固定與涂裝、水利沙盤模型的固定。首先，制作人員會根據水電站的原始設計圖紙來設計水工沙盤模型的結構，然后進行零件的加工，加工完成后將其組裝在一起，然后進行組件安裝、拼接、涂裝，最后安裝水電站沙盤模型去模擬真實的水電站情況。

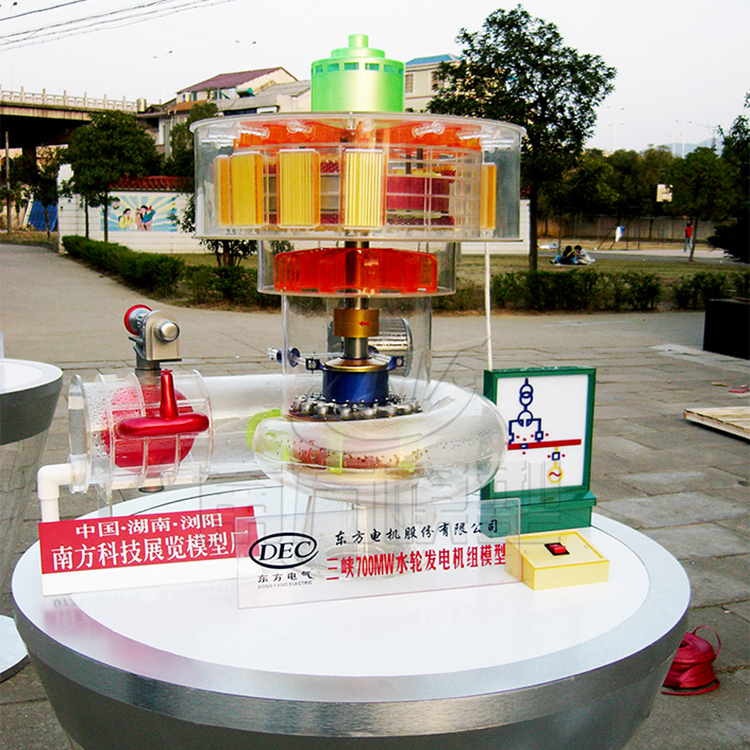

水電站機組模型能反映水輪機組的導水機構、轉輪、發電機、勵磁機、進水口、尾水管、水輪發電機組及輔助設備等主要的設備和水、電、氣線路布置，水輪機，能清晰反映臥式機組水輪機調節原理、混凝土等。模型通電可以仿真模擬運行演示，可以清楚地看到水輪發電機的結構，通電可以轉動，模擬機組的運行導葉機構可以電動操作，模擬導葉機構的打開和關閉。

水電站沙盤模型

水輪機動態展示模型

水輪機動態展示模型是一個采用3D建模切片打印組件拼裝技術，模擬水輪機的運行情況的動態展示模型。它通過模擬水輪機的葉輪、尾水管、機架的裝配、軸承的安裝以及其他的相關結構，模擬出水輪機在運轉時的整體真實情況，同時提供仿真模擬動態演示的形式，更好地展示水輪機的整體運行原理和狀態。

水力發電模型展示水電站樞紐整體布置，完整展示整體布局的形式和內容。泄水發電演示，模擬發電。廠房機組、輸水系統管道、水庫及壩體、進水口建筑、地面開關站等建筑物的立體展示。剖面加透明處理，電動控制。

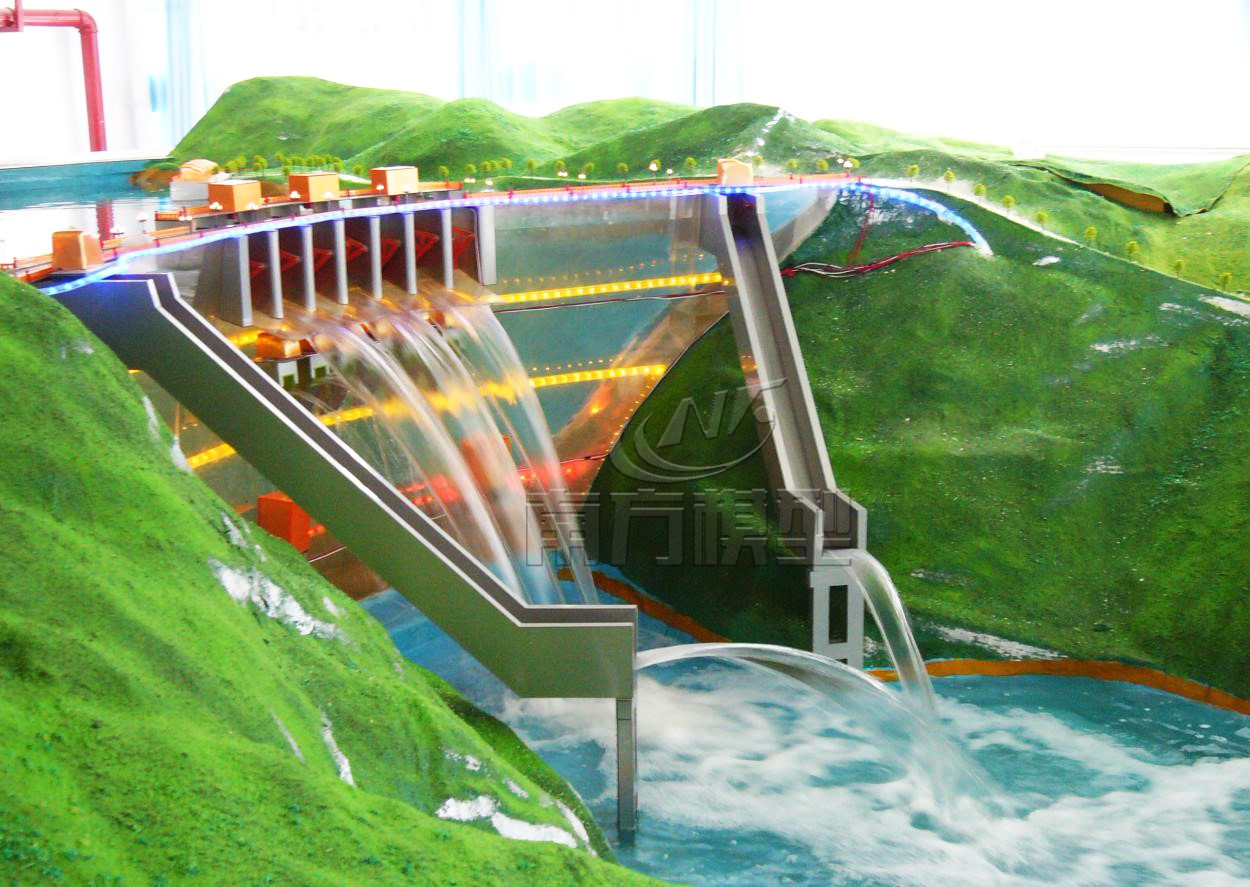

水電站模型展示水電站的地形和地貌等特征、大壩和電站等主要建筑物結構，澆注一層新型模型材料以反應出地貌的各種顏色，并在其上制作樹木、植被等自然物，反映河床的變化，如河床地勢的落差變化、河道的寬窄變化、地形的起伏變化。

水輪機動態展示模型

水利樞紐工程仿真裝置模型和水工建筑物模型

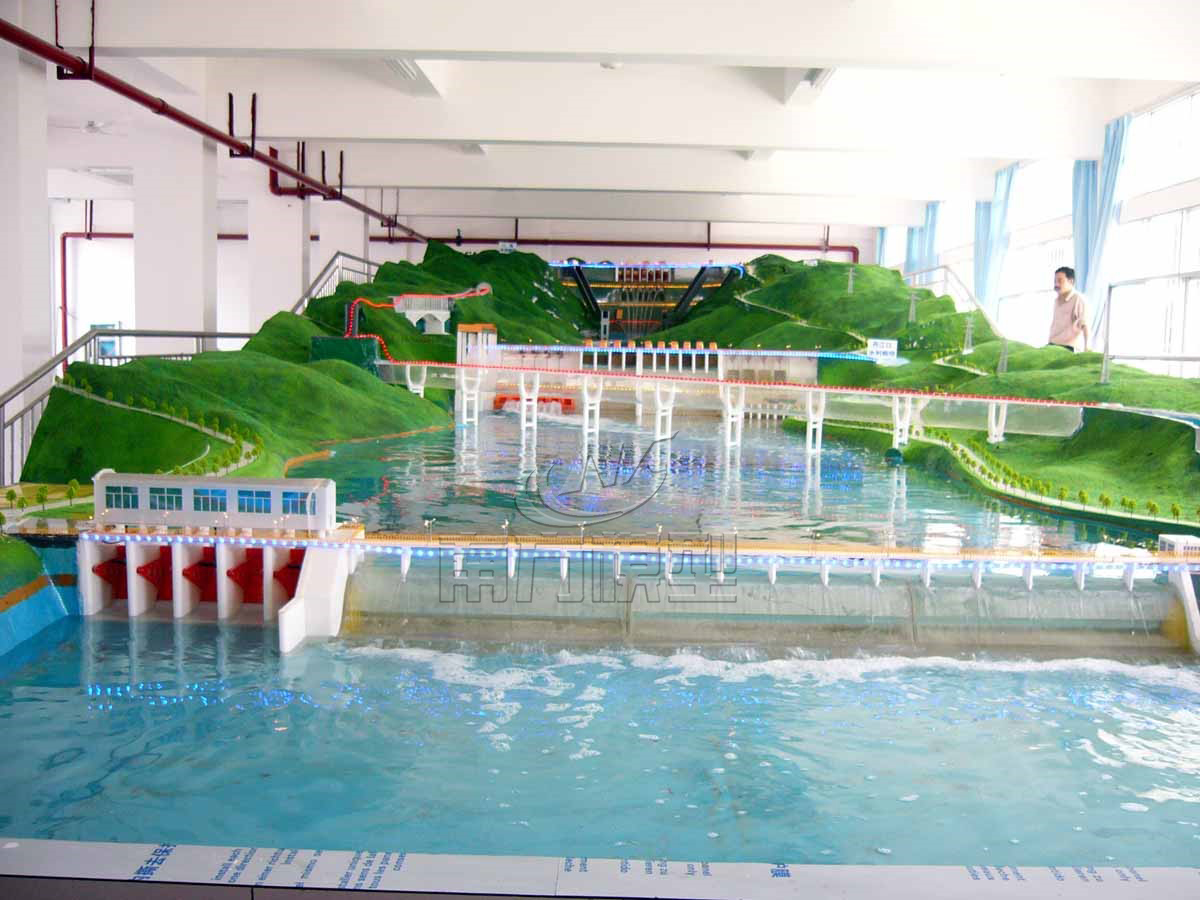

水利樞紐工程仿真裝置模型組成主要包括水庫、尾水閘、主要泵站、引水管、取水池、節制閘、水位計、自動水位控制裝置以及其他附屬設施。具有模擬仿真水能資源綜合開發利用的特點，因此也被稱為“綜合利用水利樞紐工程仿真裝置模型”。如混流式水輪機模型、壩后式水電站模型、河床式水電站模型、軸流式水輪機模型、貫流式水輪機模型、沖擊式水輪機模型、臥軸式水輪機模型、地下式廠房機組模型、三峽水電站模型、葛洲壩水電站模型、丹江口水電站模型、小浪底水電站模型、二灘水電站模型、洛溪渡水電站模型、龍灘水電站模型、糯扎渡水電站模型、抽水蓄能電站模型、潮汐發電模型、波浪發電模型、潮流能發電模型等均設上水箱、下水箱、尾水箱三個水箱，通過內部管道互相聯通，內部安裝微型靜音水泵循環供水可實際通水模擬展示，演示全過程與現實中的水輪發電機組發電過程原理相符，可直接觀察水輪發電機組的各部分形狀與動態，又可觀察到水流通過各部分時的狀態。能夠詳細模擬出所要體現流域的防洪、灌溉、發電、通航、河道治理和跨流域的引水或調水。
